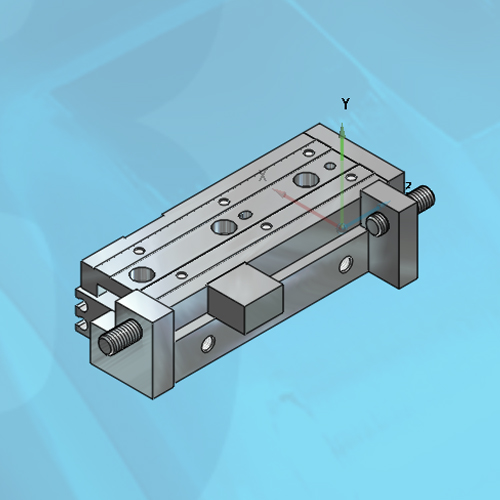

MXQ12-100A 系列气动滑台双缸型，循环式直线导轨气动滑台双缸型技术参数、产品规格、使用说明、安装方法：
1、缸径：12 mm *2，相当于17mm
2、使用的流体：空气
3、接管口径：M5*0.8
4、动作方式：双杆双作用
5、最高使用压力：0.7MPa
6、要不要给油：不要给油
7、使用活塞的速度：50~500mm/s
8、类型：双缸型、循环式直线导轨型气动滑台。
9、特点：<1>、高刚性、高精度、小型、轻量；
<2>、工作台与气缸紧凑的一体化；
<3>、最适合精密组装用的气动滑台；
<4>、由于采用双缸结构，得到两倍的输出力。
10、工作的环境及流体的温度：10~60℃ (未冻结时) ；
11、缓冲：橡胶缓冲、液压缓冲、金属限位器。
SMC MXQ系列双缸型、循环式直线导轨型气动滑台气缸的零部件材质：
1、缸筒的材质： 铝合金 ；缸筒的材质的详细说明： 硬质阳极化 。
2、活塞的材质： 铝合金 ；活塞的材质的详细说明： 铬酸盐 。
SMC MXQ系列双缸型、循环式直线导轨型气动滑台气缸安装注意事项及安装说明：
MXQ系列双缸型、循环式直线导轨型气动滑台气缸为了机械装置整体小型化，省设计空间，从总长度到各部件都是以最小尺寸进行设计。为此，以拉杆型气缸为代表的以前的气缸用同样方法是用的场合，起性能有可能明显降低，故在是用时请注意。
SMC MXQ系列双缸型、循环式直线导轨型气动滑台气缸工作的优点：
1、内置磁环型，可安装磁性开关；
2、双气缸设计，2倍输出力，体积薄；
3、气缸及工作台相结合，是使整体尺寸减小；
4、小型气缸与循环式直线导轨的组合，复制力矩大；
5、可选择带可调行程装置（可调行程范围0~5mm）；
6、采用十字交叉滚柱导轨设计，摩擦力小，气缸与工作台之间没有空隙存在，适合精密组装。
|
