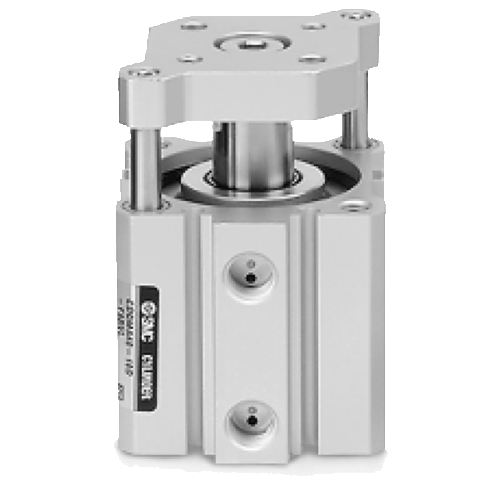

CDQMB25-10 薄型导杆气缸技术参数、产品规格、使用说明、安装方法：
缸径：25 mm
使用的流体：空气
接管口径：M5*0.8
不回转精度：±0.2°
动作方式：单杆双作用
最高使用压力：1.0MPa
最低使用压力：0.1Mpa
行程长度误差：±1.0mm
要不要给油：不要给油
使用活塞的速度：50~500mm/s
负载安装方式：直接安装负载
安装形式：两端通孔安装和两端螺纹孔安装
特点：1、安装尺寸与QS,CQ2系列有互换性。
2、在薄型气缸CQS、CQ2系列上安装内置导杆；
3、耐横向负载2～4倍 (※与薄型气缸CQ系列比较。)
工作的环境及流体的温度：1、无磁性开关：-10~70℃ (未冻结时)；
2、带磁性开关：-10~60℃ (未冻结时)
SMC CQM系列导杆型薄型气缸的零部件材质：
1、缸筒的材质： 铝合金 ；缸筒的材质的详细说明： 硬质阳极化 。
2、活塞的材质： 铝合金 ；活塞的材质的详细说明： 铬酸盐 。
SMC CQM系列导杆型薄型气缸安装注意事项及安装说明：
MK系列回转夹紧气缸为了机械装置整体小型化，省设计空间，从总长度到各部件都是以最小尺寸进行设计。为此，以拉杆型气缸为代表的以前的气缸用同样方法是用的场合，起性能有可能明显降低，故在是用时请注意。
|
