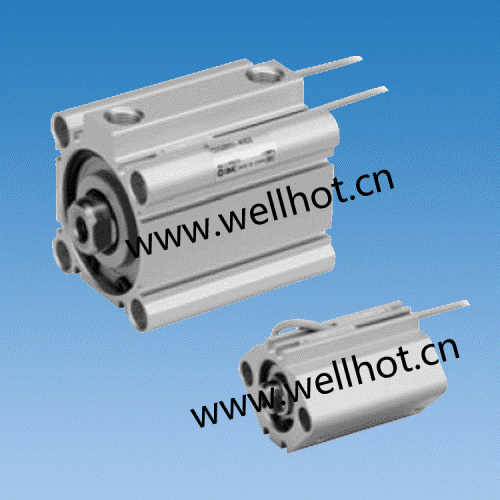

CDQ2B20-10DCMZ 新款,薄型气缸技术参数、产品规格、使用说明、安装方法：
缸径：20 mm
动作方式：单杆双作用
使用的流体：空气
最高使用压力：1.0MPa
最低使用压力：0.05Mpa
工作的环境及流体的温度：1、无磁性开关：-10~70℃ (未冻结时)；
2、带磁性开关：-10~60℃ (未冻结时)
使用活塞的速度：50~500mm/s
行程长度误差：±1.0mm
要不要给油：不要给油
SMC CQ2系列薄型气缸的理论输出力：
在工作气压为 0.3MPa 时，缸径为 20mm 的薄型气缸，伸出的力为 94牛（N） ;
在工作气压为 0.3MPa 时，缸径为 20mm 的薄型气缸，缩回的力为 71牛（N） 。
在工作气压为 0.5MPa 时，缸径为 20mm 的薄型气缸，伸出的力为 157牛（N） ;
在工作气压为 0.5MPa 时，缸径为 20mm 的薄型气缸，缩回的力为 118牛（N） 。
在工作气压为 0.7MPa 时，缸径为 20mm 的薄型气缸，伸出的力为 220牛（N） ;
在工作气压为 0.7MPa 时，缸径为 20mm 的薄型气缸，缩回的力为 165牛（N） 。
SMC CQ2系列薄型气缸的零部件材质：
1、缸筒的材质： 铝合金 ；缸筒的材质的详细说明： 硬质阳极化 。
2、活塞的材质： 铝合金 ；活塞的材质的详细说明： 铬酸盐 。
3、活塞杆的材质： 碳钢 ；活塞杆的材质的详细说明： 镀硬铬 。
4、缸径为12mm~25mm的缸盖的材质： 铝合金 ；缸径为12mm~25mm的缸盖的材质的详细说明： 阳极化 。
缸径为32mm~100mm的缸盖的材质： 铝合金铸件 ；缸径为32mm~100mm的缸盖的材质的详细说明： 铬酸盐、喷漆 。
5、弹性挡圈的材质： 碳素工具钢 ；弹性挡圈的材质的详细说明： 覆磷酸盐薄膜 。
6、杆端螺母的材质： 碳钢 ；杆端螺母的材质的详细说明： 镀镍 。
SMC CQ2系列薄型气缸安装注意事项及安装说明：
CQ2薄型气缸为了机械装置整体小型化，省设计空间，从总长度到各部件都是以最小尺寸进行设计。为此，以拉杆型气缸为代表的以前的气缸用同样方法是用的场合，起性能有可能明显降低，故在是用时请注意。
1、 允许横向负载：
可向活塞杆前端加横向负载是有限的。一旦超过加的横向负载的界限，会导致由于密封件类异常磨损而出现漏气，还可能有缸筒与活塞咬住轴承部发生异常磨损。往活塞杆上加横向负载是，应处于样本内所示允许值内进行。允许横向负载在不能容纳的场合，可使用双杆气缸、设置导杆，相应变更缸筒尺寸，以便处于允许值以内。另外，比从前的产品CQ2薄型气缸耐2倍的横向负载的耐横向负载气缸CQM薄型导杆气缸也可以作为标准品使用。
2、 与工件的连接：
在活塞杆端安装工件时，活塞杆和工件应对中进行连接。如果活塞杆和工件有偏心会导致横向负载的发生，也可能和（1）发生同样的问题。为了避免气缸上产生偏心负载，推荐使用浮动接头或简易接头。
3、 关于多台气缸同步使用：
气缸速度的难控制，供给压力和负载的变动、温度和润滑状态的变化、各台气缸的性能差别、各部件长年的变化等为气缸速度变动的主要原因。为此，让多台气缸同步使用时，如果在短时间内，用速度控制阀（AS系列速度控制阀）调整也有可能，但由于各个条件的变化，同步很容易失去。失去同步的场合，由于气缸的动作位置不同，引起活塞杆上受物理的力，密封件出现偏磨损及导向套磨损，引起缸筒和活塞的咬住等。因此，在同步使用的场合，不要发生由于气缸输出力差而导致的工作恶化，负载上应使用刚性高的导杆。
|
