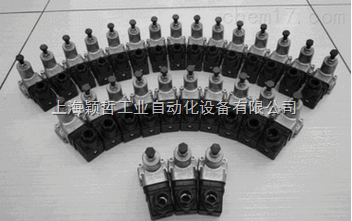

德国HAWE哈威电磁阀 1,概述 功能 TQ型分流阀是一种流量自动调节装置,它在很大程度上不受工作油口A与B压力差别的影响,将从C口流入的进油流量QC,分为两股相等的输出分流量QA和QB;或者在相反的方向上,保持分流量QA和QB数值相等地汇合成合流流量QC
结构与工作原理 在钢质壳体内,将两个淬硬精磨的控制阀芯布置成松动地、可轴向灵活移动地相互联系在一起,并依靠弹簧处于中间位置(原始位置)。在位于总流量油口与两个分流量油口之间的两个控制阀芯上,分别建立了各自串联的固定节流孔和可变节流孔的节流调节作用。所通过的流量,在串联节流孔处产生压降,这一方面使阀芯进入工作位置,另一方面,当两个分流口的负载压力出现差别而引起压力差时,能连续不断地加以补偿。因此,就在两个分流量油口与总流量油口之间,分别建立了相同的总压力降,根据流阻流量的物理关系,这就可在两个分流口得到相等的流量,即实现等流量分流。 应用 两个液压执行器运行于下述工况,就应该使用这类分流集流阀门; 首行,两个液压执行器相互之间缺乏以机械方式强制偶合; 其次,用一个液压泵供油并用共同的换向阀实行开环控制; 第三,尽管在同一时刻两个执行器的负载不同,但要求相互之间不受负载影响进行往返运动。这样,在液压执行器型号规格同无疑可以获得同步。然而,这还与分流阀的分流精度,执行器(例如液压马达)内部的泄漏损失, 以及时,设备的体积弹性模量(油的压缩性,软管的膨胀)等相关。分流精度不是一个固定值,而与不同的运行条件相关,因此,分流阀仅在允许有百分之几的分流误差的情况下可使用。 精确的同步控制要求另外的装置(例如齿轮式呀柱塞式的机械分流器),或者更高档次的比例阀或伺服阀,通过连续的行程或转角的检测来达到。工作介质粘度的影响可以忽略不计。 液压缸的同步误差,将在每一个行程的终端加以补偿消除。 德国HAWE哈威电磁阀 2015年上海颖哲工业欢迎您来合作!德国,美国分公司全面上市,欧美市场全面打开!价格优!货期短!支持原装正品!杜绝翻新高仿! 优势品牌如下,更多请来电咨询! 德国哈威 德国力士乐 德国FESTO 德国宝德 德国E+H 德国西门子 德国西德福 德国施迈赛 德国耐格 德国EMG(只做SV伺服阀系列) 德国STEIMEL 德国赫斯曼 德国MURR 德国贺德克 德国P+F 德国图尔克 德国施克 德国易福门 博恩斯坦 德国GSR 德国PILZ 德国MAHLE 德国巴鲁夫 德国冬斯 德国劳易测 德国Linde林德 德国耐格negele 意大利康茂盛 意大利ATOS 意大利UNIVER 意大利杰弗伦 瑞士SWAN 英国海隆诺冠 意大利万福乐 法国高诺斯 美国ASCO 美国派克 美国克力帕 美国威格士 美国UE 美国ROSS 美国MOOG 美国MAC 美国纽曼帝克 美国德威尔 德国,欧美小品牌:意尔创eltra,万福乐WANDFLUH,飞托克FITOK,高原GOYEN,霍科德Kromschroder,gessmann 捷斯曼,Becker 贝克,bollfilter 波勒,ENIDINE ,ROEMHELD,eliar,siba西霸,Bergerlahr,versa,DYNISCO,Emotron,菲尼克斯phoenix,霍纳hohner,DI-SORIC,wilo,SCHMALZ施迈茨,ai-tek,airtec,布赫Bucher,欧玛尔OMAL 德国HAWE哈威电磁阀 |
