一、用途：

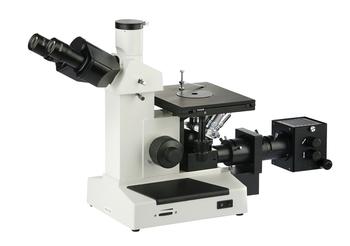

4XBE/4XBZ 系列倒置金相显微镜用以鉴别和分析各种金属和合金的组织结构。倒置金相显微镜可广泛地应用在工厂或实验室进行铸件质量的鉴定，原材料的检验或对材料处理后金相组织的研究分析等工作。倒置金相显微镜成像清晰、视野宽广，整体设计符合人体工程学原理。倒置金相显微镜可在计算机（数码相机）显示屏幕上观察实时动态图像,并能将所需要的图片进行编辑、保存和打印。
二、技术参数：
1．目镜
|
类 别
|
放大倍数
|
焦 距
|
视场（mm）
|
|
大视野
|
5X
|
50
|
Φ 20
|
|
10X
|
24.95
|
Φ 18
|
|
12.5X
|
20.06
|
Φ 15
|
|
分划目镜
|
10X
|
25
|
Φ 17
|
2．物镜
|
类 别
|
放大倍数
|
数值孔径
|
焦 距
|
工作距离（mm）
|
|
平场消色差物镜
（无盖玻片）
|
10X
|
0.25
|
16.73
|
7.31
|
|
40X
|
0.65
|
4.68
|
0.66
|
|
100X(油)
|
1.25
|
1.926
|
0.37
|
3．总放大倍数
光学放大倍数：50X 100X 125X 200X 400X 500X 1000X 1250X
系统总放大倍数：100X-2600X
4．载物台：方形机械移动载物台
大小：150mm*150mm 移动范围：30mm*30mm
5．载物板孔径:Φ10、Φ15、Φ20
6．机械工作台：75mm*50mm
7．粗微动调焦机构: 带限位和调节松紧装置和同轴
粗微动系统 微动调焦格值：0.002mm
8．滤色片：黄、绿、蓝、磨砂
9．照明灯泡：6V/20W卤素灯,亮度可调,交流 220V（50Hz）
三、仪器配置：
电脑型倒置金相显微镜(4XBE):1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集) 5、计算机
数码相机型倒置金相显微镜(4XBZ): 1、金相显微镜 2、适配镜 3、数码相机
倒置金相显微镜又称立式金相显微镜，由于试样的观察表面与工作台表面重合，因此倒置金相显微镜对试样高无要求，使用方便，仪器结构紧凑，外形美观大方。倒置金相显微镜底座支承面积较大，弯臂坚固，使仪器的重心较低安放平稳可靠，由于目镜与支承面呈45度倾斜，使观察舒适。倒置金相显微镜广泛应用在工厂、实验室和教学及科研域。
四、系统简介：
倒置金相显微镜系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在计算机(数码相机)显示屏幕上观察实时动态图像,并能将所需要的图片进行编辑、保存和打印。
五、系统组成：
电脑型倒置金相显微镜(4XBE):1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集) 5、计算机数码相机型倒置金相显微镜（4XBZ）：1、金相显微镜 2、适配镜 3、数码相机
数码显微成像系统 电脑显微成像系统
六、仪器的选购件：
1.目镜：20X 2.物镜：5X 50X 60X 80X 3.高像素成像系统
4.金相图像测量软件 CF-2000C 5.金相组织图谱分析软件(定量) CF-2000JX
