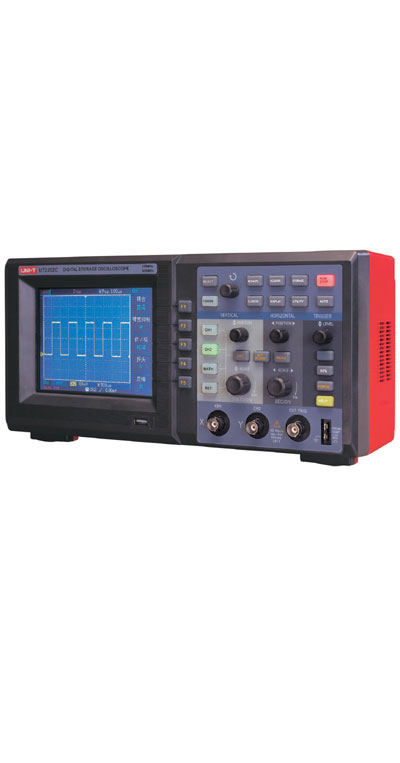

技术指标
|
基本功能
|
技术指标
|
|
通道
|
2
|
|
带宽
|
200MHz
|
|
采样方式
|
|
实时采样
|
500MS/s
|
|
等效采样
|
25GS/s
|
|
平均值
|
2的n次方，2~256次可选。
|
|
输入
|
|
输入耦合
|
直流﹑交流,接地(DC,AC,GND)
|
|
输入阻抗
|
1±2%ΜΩ，与24±3pF并联
|
|
探头衰减系数设定
|
1X,10X,100X,1000X
|
|
大输入电压
|
400V(DC+AC峰值、1ΜΩ输入阻抗) (10:1探头衰减)
|
|
通道间隔离度
|
优于40：1
|
|
通道间时间延迟(典型)
|
150ps
|
|
水平
|
|
波形内插
|
sin(x)/x
|
|
记录与储存
|
存储深度：1M采样点
|
|
扫描范围（S/div）
|
2ns/div ～ 50s/div,1-2-5进制(150MHz\200MHz)
|
|
采样率和延迟时间精确度
|
±100ppm(任何≥1ms的时间间隔)
|
|
时间间隔(△T)
测量精确度(满带宽)
|
单次:±(1采样间隔时间+100ppm×读数+0.6ns)﹥16个平均值:±(1采样间隔时间+100ppm×读数+0.4ns)
|
|
垂直
|
|
模拟数字转换器(A/D)
|
8比特分辨率,两个通道同时采样
|
|
偏转系数
|
2mV/div ～5V/div(在输入BNC处)
|
|
位移范围
|
±10div
|
|
模拟带宽
|
200MHz
|
|
可选择的模拟带宽限制，典型的
|
20MHz
|
|
低频响应（交流耦合，-3dB）
|
≤10Hz(在BNC上)
|
|
上升时间(在BNC上典型的)
|
＜1.8ns
|
|
直流增益精确度
|
2mv/div，5mv/div时±4%(采样或平均值采样方式);
10mv/div～5v/div时:±3%(采样或平均值采样方式)
|
|
直流测量精确度（平均值采样方式））
|
垂直位移为零,且N≥16时:±(4%×读数+0.1div+1mV);垂直偏转系数≥5mV/div;N≥16时:±[3%×(读数+垂直位移读数)+(1%×垂直位移读数)]+0.2div)垂直偏转系数从2mV/div到200mV/div加2mV;垂直偏转系数500mV/div到5V/div加50mV.
|
|
电压差(ΔV)测量精度（平均值采样方式）
|
在同样的设置和环境条件下,经对捕获的≥16个波形取平均值后波形上任两点间的电压差（ΔV）:±(3%×读数+0.05div)
|
|
触发
|
|
触发灵敏度
|
DC~10MHz 0.5div 10MHz~上限带宽 1div
|
|
触发电平范围
|
内部
|
距屏幕中心±10div
|
|
EXT
|
±1.6V
|
|
EXT/5
|
±8V
|
|
触发电平精确度(典型的)精确度适用于上升和下降时间≥20ns的信号
|
内部
|
±(0.3div×V/div)(距屏幕中心±4div范围内)
|
|
EXT
|
±(6%设定值+40mV)
|
|
EXT/5
|
±(6%设定值+200mV)
|
|
预触发能力
|
正常模式/扫描模式、预触发/延迟触发、预触发深度可调
|
|
释抑范围
|
100ns-1.5s
|
|
设定电平至50%(典型的)
|
输入信号频率≥50Hz条件下的操作
|
|
边沿触发
|
|
边沿类型
|
上升、下降
|
|
脉宽触发
|
|
触发模式
|
(大于,小于,等于)正脉宽，(大于,小于,等于)负脉宽
|
|
脉冲宽度范围
|
20ns-10s
|
|
视频触发
|
|
触发灵敏度
(视频触发,典型的)
|
内部
|
2div峰间值
|
|
EXT
|
400mV
|
|
EXT/5
|
2V
|
|
信号制式和行/场
频率（视频触发类型）
|
支持标准的NTSC和PAL制式,行数范围是1-525(NTSC)和1-625(PAL)
|
|
交替触发
|
|
CH1触发
|
边沿、脉宽、视频、交替
|
|
CH2触发
|
边沿、脉宽、视频、交替
|
|
测量
|
|
光标
|
手动模式
|
光标间电压差（ΔV），光标间时间差（ΔT），ΔT的倒数（Hz）（1/ΔT）
|
|
跟踪模式
|
波形点的电压值和时间值
|
|
自动测量
|
峰峰值、幅值、大值、小值、顶端值、底端值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟1-＞2 （上升） 、延迟1-＞2 （下降） 的测量
|
|
数学操作
|
加、减、乘、除、FFT
|
|
存储波形
|
10组波形、10种设置
|
|
FFT
|
Window
|
Hanning,Hamming,Blackman,Rectangular
|
|
采样点
|
1024 points
|
|
李沙育图形
|
相位差
|
±3 degrees
|
|
显示
|
|
显示类型
|
对角线为145毫米(5.7英寸)液晶显示
|
|
显示分辨率(显示)
|
320水平×RGB×240垂直像（彩色）
|
|
显示色彩
|
彩色
|
|
显示对比度
|
可调
|
|
背光强度（典型的）
|
300nit
|
|
显示语言种类
|
中文简体,中文繁体,英文
|
|
探头补偿器输出
|
|
输出电压（典型的）
|
约3V,峰-峰值≥1MΩ负载时
|
|
频率(典型的)
|
1kHz
|
|
接口功能
|
|
标准配置
|
1个USB（D）；1个USB（H）；1个RS-232C
|
|
选配件
|
GPIB和LAN
|
|
电源
|
|
电源电压
|
100-240VACRMS 45Hz到440Hz,CAT II
|
|
耗电
|
小于30VA
|
|
保险丝
|
2A,T级,250V
|
|
环境
|
|
温度
|
操作：0℃～+40℃
|
|
非操作：-20℃～+60℃
|
|
冷却方法
|
对流
|
|
湿度
|
+10℃~+30℃:≤95%±5%RH,
|
|
+30℃~+40℃:≤75%±5%RH
|
|
高度
|
操作3,000米
|
|
非操作15,000米
|
|
机械规格
|
|
尺寸
|
320mm（宽）×150mm（高）×130mm（深） （机身尺寸）
445×410×270 mm（2台标准包装尺寸）
|
|
重量(净重)
|
机身
|
2.5kg（不含包装），4 kg（含包装）
|
|
2台 含包装
|
|
|
IP防护
|
IP2X
|
|
